電気図面の設計・施工図等　CADデータ,PDF変換してお渡し致します。


■■図面作成について■■

弊社ではCAD（ZERO CAD jw-win等)、で設計・施工図を作成しています。

〜ZEROCADの特徴〜
自動配線、照明の自動配置、照度計算、電圧降下計算、スキャナーによる手書き図面の貼り付け
写真取り込み、記号シンボル一括変更、etc...
JWCやJWW、AUTOCADの読込み、保存ができます。

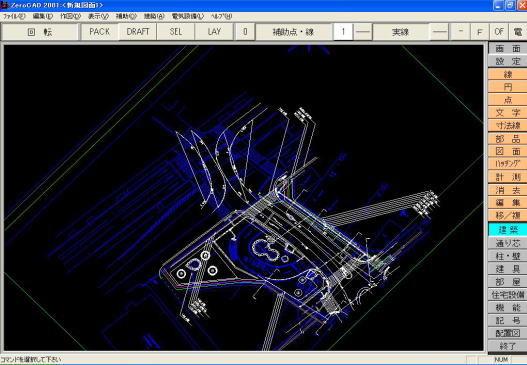

◆図面を傾かせて作業できる◆



◆スキャナーによる取り込み作業◆



■■JW-WINの小技■■

電気図面に欠かせないケーブルサイズのスケア（CVT60□←これ）
スケアの□を小さくする方法です。
特殊文字　^u （上付き）この文字を入れることによって　□が小さくなりますよ。
例）CV5.5^u□-3C　
ちなみに　　^d（下付き）もできます。
○^o 1 にすると�@になります。
いろいろ試してみてください！


■■環境設定ファイルを使うと非常に便利です。■■
私もjw-winの初心者なのでよくわかりませんが、もしよかったら挑戦してみてください。
ｊw-winのｊｗｆファイルを変更し、電気設計図用にしてみました。

１．レイヤーを電気用？に。
２．マウスホイールによる画面拡大・縮小
３．レイヤーを文字にすると文字コマンドを選択
４．レイヤーを選択すると、線や色が変更
５．画面を黒、配線・シンボルを黄色、躯体を水色等・・
（設定は使いやすいよう各自変えてください）

設定のしかた→Jw-win.jwfファイル(右クリックで対象をファイルに保存)をお使いのパソコン
「JW_WIN.EXE」があるフォルダー内にいれてあげればいいだけです。

設定の変更　→JWWを立ち上げ、設定→環境設定ファイル→編集・作成。
　　　　　　　　　　Jw-win.jwfを開いたら、変更してください。

自分でもっと変更を行いたい方は上記の操作を行い「Sample.jwf」を開いて、設定を変更し、最後に必ず途中にある「END」を消して保存してください。　保存のさい「Jw_win.Jwf」としましょう。
「JW_WIN.EXE」があるフォルダー内に「Jw_win.Jwf」がある場合、起動時に自動的に読込まれます。

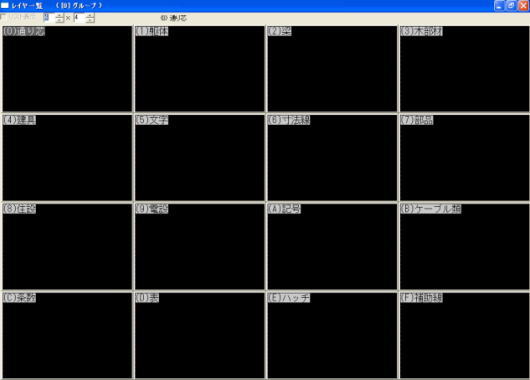

◆レイヤー画面例◆



■■JW-WINにJPEG等の写真を図面に添付する方法■■

メーカーに照明器具のプランを頼むのもいいですが、自分で作成できたらもっと仕事が楽しくなる？
まずifjpeg.spiというプラグインを入手して下さい。
　http://www.digitalpad.co.jp/~takechin/download.html
ＪＰＥGprug-in０．３３を解凍し、『Ifjpeg.spi』をＪｗｗフォルダ内に置く。
Jww画面で 文字→文読→ファイルの種類(Ｔ)でJPEGを選択→
画像フォルダを開いて画像選択

取り込んだ bmp/jpg等のファイルは図面ファイルの中には表示されますが　
取り込んでいません. あくまで参照して表示しているだけです
元の画像を削除したり、移動させたりすると、Jww画面の画像も消えてしまいます。
画像の移動複写は、文字コマンドの文字の複写・移動と同じです。
画像の左下をクリックして、移動・複写します。
左クリックで移動、右クリックで複写です。

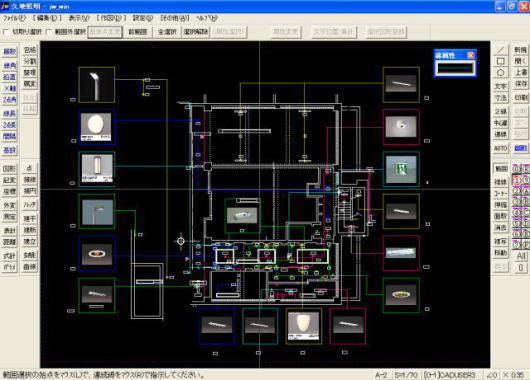

◆写真取り込み例◆



■■CADやエクセル・ワードのファイルを簡単にPDFファイルに変換する方法■■

図面がいざ仕上がってJW-WINやＤＸＦファイルをお客様にメール送信したらＣＡＤのソフトを持っていなく見られなかった！なんてことありますよね。

簡単にPDFファイルに変換させるフリーソフトを是非試してみましょう！これは便利ですよ。


（印刷をする手順でＰＤＦになります。）
PrimoPDF（窓の杜）
http://www.forest.impress.co.jp/lib/offc/document/pdf/primopdf.html


（ＰＤＦに文字を足したいときなど。ちょっとした編集に）　
pdf-xchange viewer（窓の杜）
http://www.forest.impress.co.jp/lib/offc/document/pdf/pdfxchange.html





施工図PDF変換例です。　　１　　２

※弊社ではPDF変換にadobe Acrobat７を使用しています。
